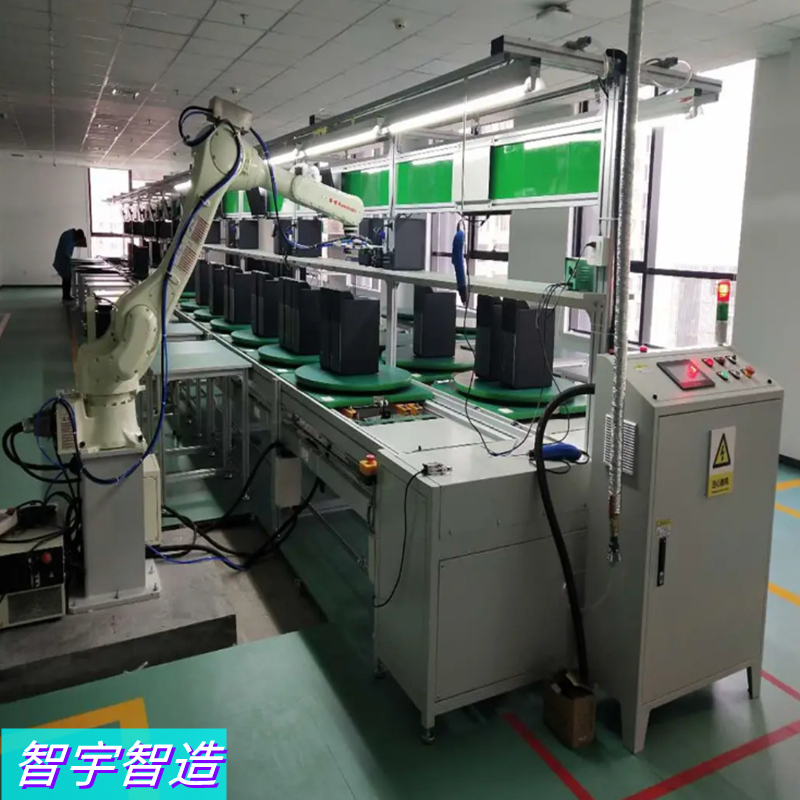

20米上下循环倍速链组织线

1、上下层自动传送工装板线制作外尺规格：L18000*W1350*H750mm线体1套，单层长18米，双层共长36米;

2、上下层自动传送工装板线体上层工装板输送产品板面离地面高750mm，下层回板板面离地面350mm；组合为一条线体共长36米；

3、自动工装板线线体支架和横担采用40*40(mm)铝材方通制作，厚1.2mm，每个腿支架长度间距2米；

4、自动工装板线护边导轨采用100*110（mm）专用铝材导轨制作，厚1.5mm，

5、自动工装板线护边导轨内侧置放专用碳钢链条及固定夹具，每层线体长18米，2层线体共长36米；

6、马达采用哈德电机功率2.2KW卧式齿轮减速马达，速比1:120；

7、变频器采用功率2.2KW电压220V爱得利变频调速器，速比1-6m/min可调;

8、电控箱采用冷板折制，内置漏电保护装置一套；

9、组合式自动工装板线配置线盒采用镀锌板折制，规格60*60（mm）,每米配置一个两位三孔插座

10、气管采用6分镀锌管折制，每1.5米配置一个气嘴；

11、工装板线脚部配置M12镀锌平底脚部，可调节高度±30mm;

1、自动倍速平移升降机2套

2、倍速升降机外围机架采用40*-40*1.2mm镀锌方通焊接制作，尺寸规格：L1500*W1000*H1500mm；

3、自动倍速平移升降机传送带采用专用倍速带制作传送；

4、倍速升降机外围防护围板采用厚1mm镀锌板防护制作规格：长1000*宽100mm；

5、自动倍速升降机动力部分采用步进电机配置，速比：1:5；

6、自动倍速升降机所有电控配件均采用正泰和欧姆龙电子配件制作；
